Ensystec Leak Protect: комплексная инженерная защита объектов от аварий водоснабжения и отопления

Система Ensystec Leak Protect представляет собой техническое решение модульного типа, предназначенное для автоматического обнаружения утечек теплоносителя или водопроводной воды и последующего экстренного перекрытия магистралей. Комплект поставки ориентирован на объект с одним стояком горячего и одним стояком холодного водоснабжения (типовая квартира, офисное помещение, гостевой дом).

Состав оборудования (базовая конфигурация)

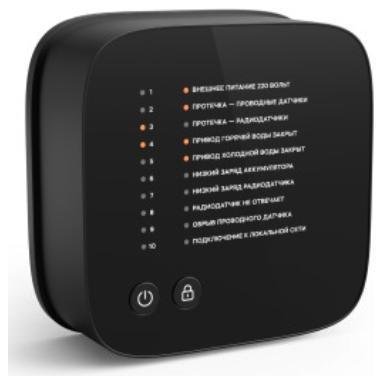

• Контроллер Ensystec Leak Protect Basic (арт. ELPC-ZB) — центральный процессорный модуль, обеспечивающий опрос датчиков, логику принятия решений, управление исполнительными механизмами (электроприводами шаровых кранов) и генерацию аварийных сигналов (звук, светодиодная индикация).

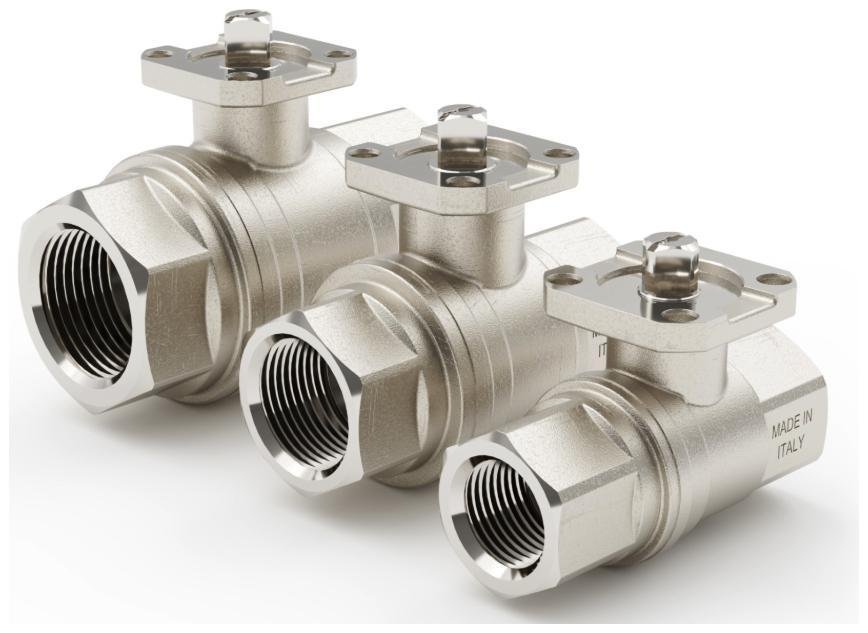

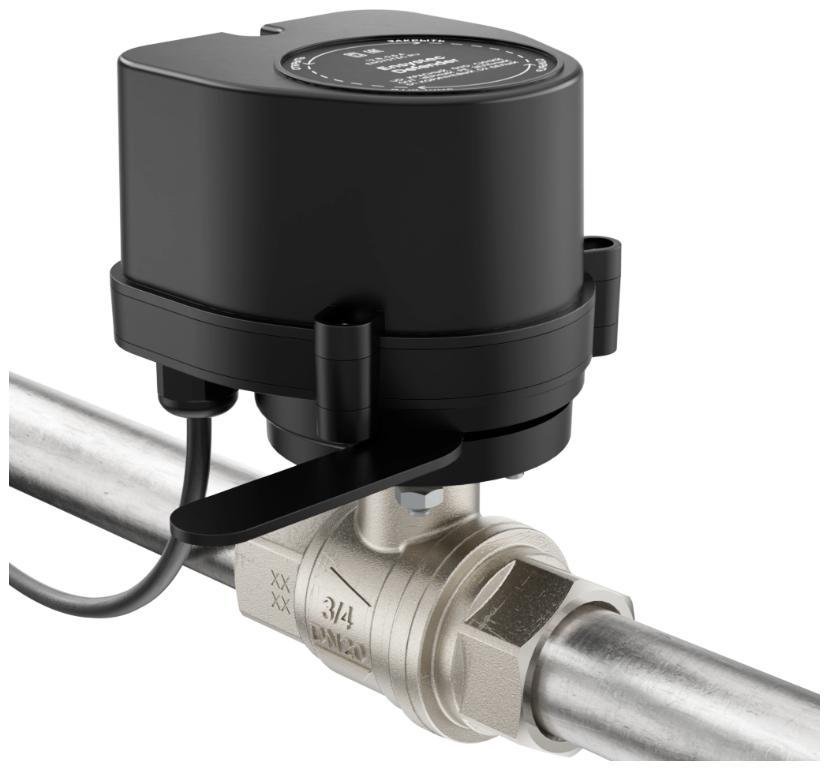

• Шаровый кран с электроприводом Ensystec Defender 12V Gallop 20 (арт. ED-12-GL20) — 2 шт. — моторизированный запорно-регулирующий узел для бытового и лёгкого промышленного применения. Особенности: высокий крутящий момент, усиленные стальные шестерни редуктора (термозакалка зубьев), интегрированная ручка для ручного дублирования управления.
• Датчик протечки воды Ensystec Leak Sensor 3 м (арт. ELS-3) — 3 шт. — проводной датчик пассивного типа. Обладает позолоченными электродами (иммерсионное золочение), устойчив к коррозии. Размещается в зонах вероятной утечки (сантехнические узлы, кухни, постирочные, коллекторные шкафы).

Алгоритм работы системы (пошагово)

1. Обнаружение жидкости: При попадании воды на электроды датчика происходит изменение электрического сопротивления. Датчик генерирует аварийный сигнал и передаёт его на контроллер.
2. Активация аварийного режима контроллера: Процессор ELPC-ZB включает звуковую индикацию (зуммер), на лицевой панели загорается светодиод, соответствующий зоне протечки. Формируется команда на закрытие шаровых кранов.
3. Перекрытие магистралей: Электроприводы Defender получают управляющий сигнал и поворачивают шаровой кран в положение «закрыто». После выполнения команды на контроллер передаётся статус «закрыто» (или «неполное закрытие», если произошло заклинивание).
4. Уведомление внешних систем (опционально): При установке модуля расширения Modbus или Zigbee контроллер интегрируется в экосистему «умного дома» (Sprut.hub, Wirenboard, Home Assistant). Планируется выпуск Wi-Fi-модуля для уведомлений через мобильное приложение или e-mail.

Рекомендованные зоны монтажа датчиков

• Распределительный коллекторный узел (место ввода стояков)
• Зона установки ванны и душевого поддона
• Санузел (унитаз, биде, раковина)
• Постирочная (под стиральной машиной)
• Кухонная зона (раковина, посудомоечная машина)
• Другие помещения с высокой вероятностью пролива («мокрые зоны»)

Статистика аварий (данные страховых компаний)

• АльфаСтрахование: 80% страховых случаев приходится на риск «повреждение водой».
• Росгосстрах: 63% обращений — из-за проникновения воды из соседних помещений; 29% выплат — вследствие аварий в системах водоснабжения, отопления, канализации.
• Ингосстрах: 88% выплат по заявленным убыткам вызваны повреждением водой.

Технические и эксплуатационные преимущества

Контроллер и логика

• Количество зон контроля: до 10 (независимый мониторинг каждой зоны).
• Поддержка двух независимых стояков (функция Double).
• Индикация (светодиодная панель для отображения всех событий).
• Звуковая сигнализация (авария, разряд аккумулятора, обрыв/повреждение цепи датчика).

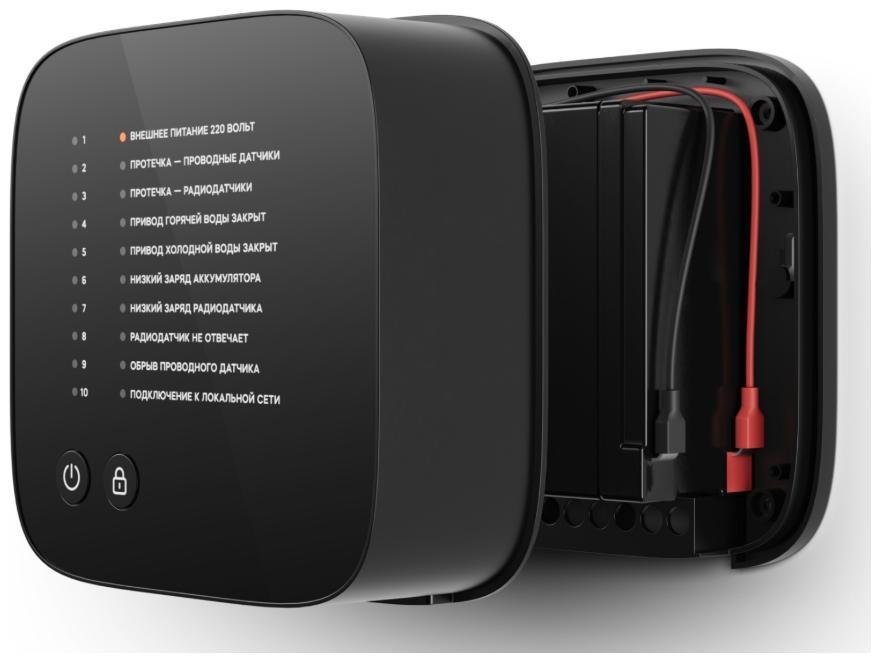

• Резервное питание: встроенная АКБ 1,3 А·ч обеспечивает автономную работу при отключении сети 220 В.
• Трёхуровневый контроль заряда АКБ (измерение под нагрузкой, на холостом ходу и после выдержки времени).

Шаровые краны с электроприводом Defender

• Ручное дублирование: интегрированная ручка для управления краном без электропитания.
• Автоматическая профилактика закисания: система раз в две недели проворачивает шаровые краны.

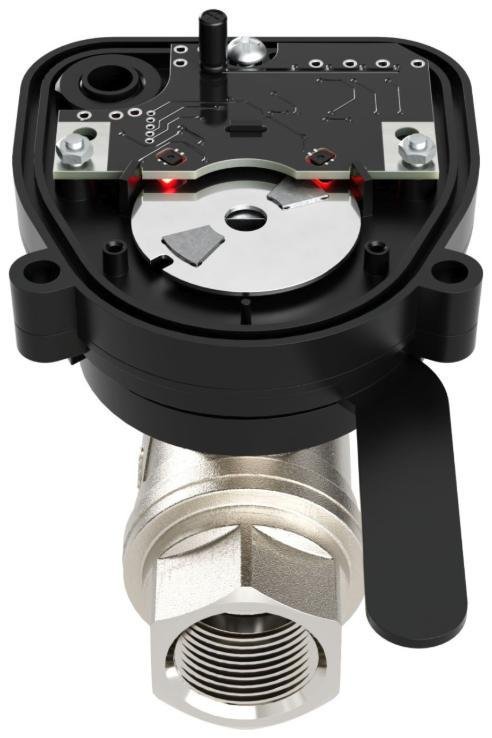

• Обратная связь: передача статуса «открыто неполностью» при застревании.
• Поддержка протоколов умного дома: Modbus, Zigbee, MQTT для передачи положения крана.
• Бесщёточный шаговый электродвигатель с крутящим моментом ≈10 Н·м.
• Герметичность корпуса (полная защита от попадания воды внутрь).
• Стальной редуктор с термозакалёнными зубьями шестерён.
• Возможность монтажа в четырёх положениях (вдоль или поперёк оси шарового крана).

Проводные датчики протечки

• Компактный корпус для монтажа в ограниченных пространствах.

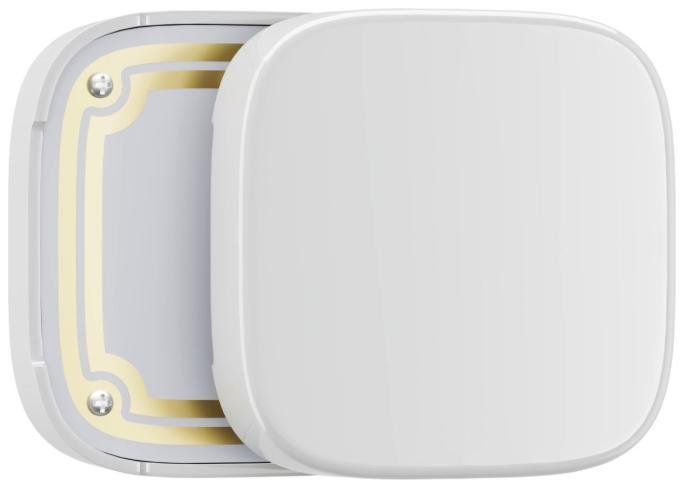

• Позолоченные электроды (иммерсионное золочение) — увеличение срока службы.
• Функция контроля обрыва (версия Plus): сигнализация при повреждении кабеля.
• Параллельное подключение до 100 датчиков на одну цепь контроллера.

Беспроводные датчики (для объектов без возможности прокладки кабеля)

• Модель Leak Sensor Zigbee: дальность до 100 м, работа от батарей до 3 лет, поддержка Direct Binding, встроенная подсветка. Требуется модуль расширения Zigbee.

Дополнительные интерфейсы и возможности интеграции

• Поддержка счётчиков воды: контроллер собирает показания с до 10 импульсных водосчётчиков.
• Деактивация зон контроля: программное отключение отдельных зон протечки.
• Внешнее реле: управление сторонними устройствами (циркуляционный насос, контактор) при аварии.
• Аналоговая интеграция: выход «открытый коллектор» для передачи сигнала в сторонние системы автоматизации, а также клеммы прямого управления приводами.
• Двухуровневая защита цепей: два предохранителя — по питанию 12 В и по питанию 220 В.
• Совместимость с платформами автоматизации: Sprut.hub (многофункциональный центр умного дома), Wirenboard (контроллер промышленной/домашней автоматизации), Home Assistant (open-source платформа).

Правила монтажа и эксплуатации

Установка системы должна выполняться квалифицированным персоналом с соблюдением требований ПУЭ и инструкций производителя. Приводы Defender монтируются на подготовленные шаровые краны или заменяют собой вводной кран. Датчики размещаются на полу в местах наиболее вероятного просачивания воды. После завершения монтажа проводится тестирование всех зон контроля и проверка автономного перекрытия кранов при отключении внешнего питания.

Система Ensystec Leak Protect рекомендована для установки в квартирах, частных домах, объектах малого бизнеса (кафе, магазины, офисы), а также в составе комплексных систем «умный дом» и инженерной безопасности.
