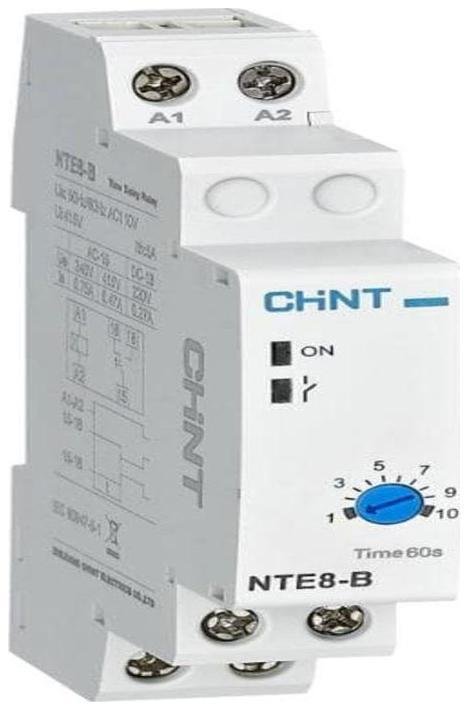

Реле времени CHINT NTE8-120B (258462)

Компактное электронное реле времени CHINT серии NTE8 с артикулом 258462 предназначено для управления нагрузкой по заданной выдержке времени. Устройство широко применяется в системах промышленной и бытовой автоматизации — для управления освещением, вентиляцией, отоплением и кондиционированием. Модель NTE8-120B реализует функцию задержки включения, обеспечивая точную коммутацию цепей постоянного тока напряжением 24В.

Ключевые особенности

• Точная настройка времени: диапазон выдержки времени составляет 12–120 секунд с точностью регулировки до 1%, что позволяет адаптировать работу устройства под конкретные задачи автоматики.
• Надежная коммутация: номинальный ток 5А и одно нормально открытое состояние контакта обеспечивают стабильное включение исполнительных механизмов.
• Универсальность питания: устройство рассчитано на питание постоянным током 24В, что делает его совместимым с большинством промышленных контроллеров и источников питания.
• Компактный монтаж: корпус шириной 18 мм предназначен для установки на стандартную DIN-рейку 35 мм, экономя место в электрощите.

Технические характеристики

• Тип: Реле времени (функция задержки включения)
• Напряжение питания: DC 24 В
• Номинальный ток: 5 А
• Диапазон выдержки времени: 12–120 с
• Схема контактов: 1NO (один нормально открытый контакт)
• Потребляемая мощность: не более 1 ВА
• Механическая износостойкость: 1000 циклов
• Электрическая износостойкость: 100 циклов
• Степень защиты: IP20
• Ширина: 18 мм
• Монтаж: DIN-рейка 35 мм

Комплектация

• Реле времени CHINT NTE8-120B (258462) — 1 шт.
• Техническая документация (даташит) — прилагается.

Установка и подключение

Реле предназначено для монтажа внутри распределительных щитов с классом защиты IP20. Устройство устанавливается на DIN-рейку 35 мм без дополнительного инструмента. Подключение выполняется винтовыми клеммами. При монтаже необходимо соблюдать полярность питания постоянного тока, указанную на корпусе. Важно: данная модель не предназначена для работы в цепях переменного тока 230В.

Для каких задач подойдет

Реле CHINT 258462 — оптимальное решение для задач, требующих отсрочки включения нагрузки в цепях постоянного тока. Оно идеально подходит для автоматизации вентиляции в санузлах, управления освещением, защиты компрессоров и насосов, а также в системах «умного дома» на базе низковольтного оборудования. Закажите реле времени CHINT для надежного управления вашими системами.
