Подключение дома к магистральной линии СИП часто оборачивается головной болью: где купить всё необходимое, как не переплатить за лишние компоненты, как не ошибиться с выбором комплектующих?
Мы собрали всё, что нужно для подключения, в одном комплекте!
Для однофазного подключения — комплект «АСИП-1»
Для трехфазного — комплект «АСИП-3»
В статье рассказываем подробно:
- Что входит в каждый комплект
- Как правильно монтировать линию
- Полезные советы по подключению
- Правила цветовой маркировки
Комплект арматуры для подключения к линии СИП: преимущества готового решения
Подключение дома к магистральной линии СИП (самонесущего изолированного провода) – ответственная задача, требующая правильного подбора комплектующих. Часто возникают сложности с покупкой всех необходимых элементов: в одних магазинах может не хватать нужной арматуры, в других – предлагают упаковки с избыточным количеством деталей, что ведет к лишним тратам.
Чтобы упростить процесс самостоятельного подключения, мы разработали готовые комплекты арматуры для абонентского присоединения. Достаточно лишь определить тип подключения: однофазное («АСИП-1») или трехфазное («АСИП-3»).
Что входит в комплект?
- Лента/скрепа КЛС-1 201 (1 шт.) – фиксирует анкерный кронштейн на бетонной опоре. Для монтажа используется инструмент ИНСЛ-1.
- Кронштейн анкерный CA 16 (2 шт.) и зажим анкерный ЗАБ 16–25 (2 шт.) – обеспечивают надежное крепление СИП с обеих сторон.
- Зажим ответвительный изолированный ЗОИ 16-95/1,5-16 (4 шт.) – позволяет выполнить два подключения к магистрали (фаза и нейтраль) и два – к потребителю. Совместим с алюминиевыми и медными жилами.
- Крепление фасадное ФК 60 (SF-60) (1 шт.) – дюбель с хомутом для безопасного монтажа СИП на фасаде (отступ 60 мм от стены, согласно нормам пожарной безопасности).
- Хомут для СИП ХС-180 (3 шт.) – фиксирует провода в зоне подключения, обеспечивая аккуратный и надежный монтаж.

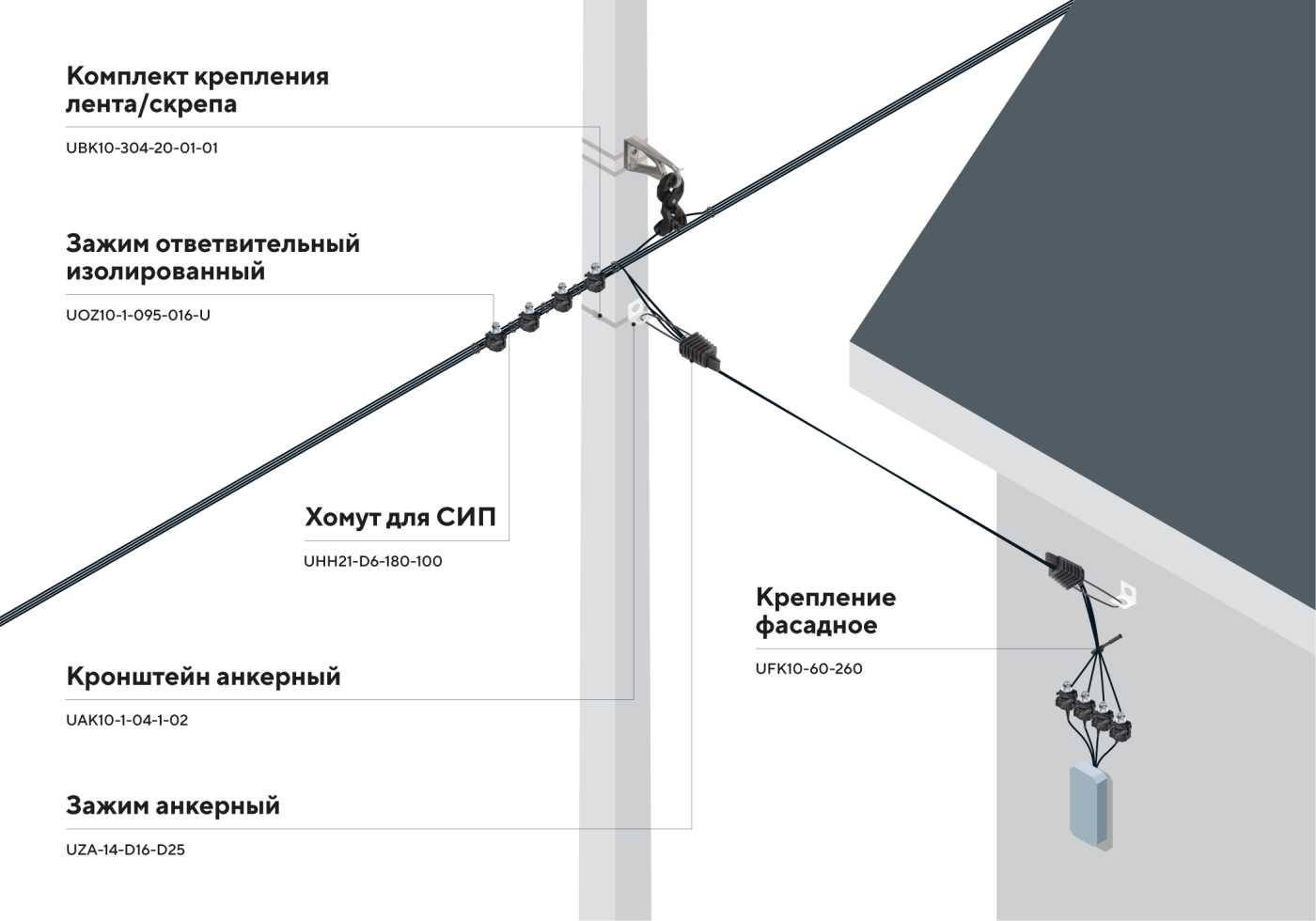

Все компоненты подобраны для создания единой системы подключения к электросети. Схематично это выглядит так:
Рекомендации по установке
Монтаж следует начинать «с конца»: сначала подключите вводной автомат абонента, и только затем присоединяйте СИП к магистрали. Такой подход обеспечивает безопасность работ без отключения напряжения на линии.
Важно помнить:
- СИП нельзя заводить внутрь здания. Если вводной автомат расположен в помещении, необходим переход на медный кабель с подходящей изоляцией.
- Перед подключением к аппарату жилу СИП необходимо опрессовать специальными наконечниками.
- Цветовая маркировка СИП отличается от стандартной маркировки кабельных жил – это нужно учитывать при монтаже.
Использование готового комплекта арматуры значительно упрощает процесс подключения, экономя время и средства.
