Современный электрический щит — это не просто коробка с автоматами. Это центр управления всей системой электроснабжения здания, от которого зависит безопасность людей, сохранность дорогостоящего оборудования и стабильная работа бытовой и промышленной техники.
Каждый день через модульное оборудование проходят десятки и сотни киловатт электроэнергии. Именно автоматические выключатели отключают питание при коротком замыкании, устройства защитного отключения помогают снизить риск поражения электрическим током, выключатели нагрузки позволяют безопасно обесточить объект, а распределительные щиты объединяют все устройства в единую систему.
Поэтому при выборе оборудования важно учитывать не только цену отдельных аппаратов, но и надежность всей системы в целом, совместимость компонентов, удобство монтажа, возможность дальнейшего обслуживания и соответствие действующим стандартам.
Одним из современных комплексных решений является серия Systeme Electric City9, включающая широкий ассортимент модульного оборудования для жилых, коммерческих и административных объектов. Производитель предлагает не отдельные устройства, а единую платформу, в которую входят автоматические выключатели, устройства защитного отключения (ВДТ), дифференциальные автоматы (АВДТ), выключатели нагрузки, модульные контакторы, пластиковые распределительные щиты City9 Box и монтажные аксессуары.
В этой статье мы подробно разберем, что такое модульное щитовое оборудование, какие устройства входят в современный электрический щит, как они работают, в чем особенности серии City9 и на что обратить внимание при выборе оборудования для квартиры, частного дома, офиса или коммерческого объекта.
Кратко о главном
- Модульное оборудование обеспечивает защиту электрических сетей и управление нагрузкой.
- Современный распределительный щит включает несколько типов аппаратов, каждый из которых выполняет собственную задачу.
- Использование оборудования одной серии упрощает монтаж, обслуживание и дальнейшую модернизацию системы.
- Серия Systeme Electric City9 объединяет основные виды модульного оборудования и распределительных щитов, совместимых между собой.
- При выборе оборудования важно учитывать не только характеристики отдельных устройств, но и архитектуру всей системы электроснабжения.
Почему правильный выбор щитового оборудования так важен
Когда речь заходит о ремонте или строительстве, внимание чаще уделяют дизайну помещений, выбору отделочных материалов или бытовой техники. При этом распределительный щит остается практически незаметным, хотя именно он ежедневно обеспечивает безопасную работу всей электрической системы здания.
Даже самое современное оборудование не сможет работать надежно, если электрическая сеть защищена неправильно. Перегрузки, короткие замыкания, повреждение изоляции, токи утечки и ошибки эксплуатации способны привести к отключению питания, повреждению техники и другим серьезным последствиям.
Именно поэтому современные электроустановки строятся по принципу многоуровневой защиты, где каждое устройство отвечает за выполнение своей функции.
Например, автоматический выключатель защищает кабель от перегрузки и короткого замыкания. Устройство защитного отключения реагирует на ток утечки. Дифференциальный автомат объединяет обе функции в одном аппарате. Выключатель нагрузки позволяет безопасно отключить питание, а модульные контакторы обеспечивают дистанционное управление инженерными системами здания.
Все эти устройства работают совместно, образуя единую систему защиты и распределения электроэнергии.
Что такое модульное щитовое оборудование
Модульным называют оборудование, предназначенное для установки на стандартную DIN-рейку внутри распределительных щитов. Благодаря унифицированным размерам различные аппараты можно комбинировать между собой, создавая электрические щиты практически любой конфигурации.
Именно модульный принцип стал отраслевым стандартом при проектировании современных систем электроснабжения жилых, общественных и коммерческих зданий.
В зависимости от назначения модульное оборудование выполняет различные функции:
- защита электрических цепей от перегрузки;
- защита от короткого замыкания;
- контроль токов утечки;
- ручная коммутация цепей;
- дистанционное управление нагрузками;
- распределение электроэнергии;
- организация безопасной эксплуатации электрической сети.
Использование модульной конструкции позволяет легко заменять отдельные устройства, расширять распределительный щит и модернизировать систему без полной переделки электроустановки.
Из чего состоит современный электрический щит

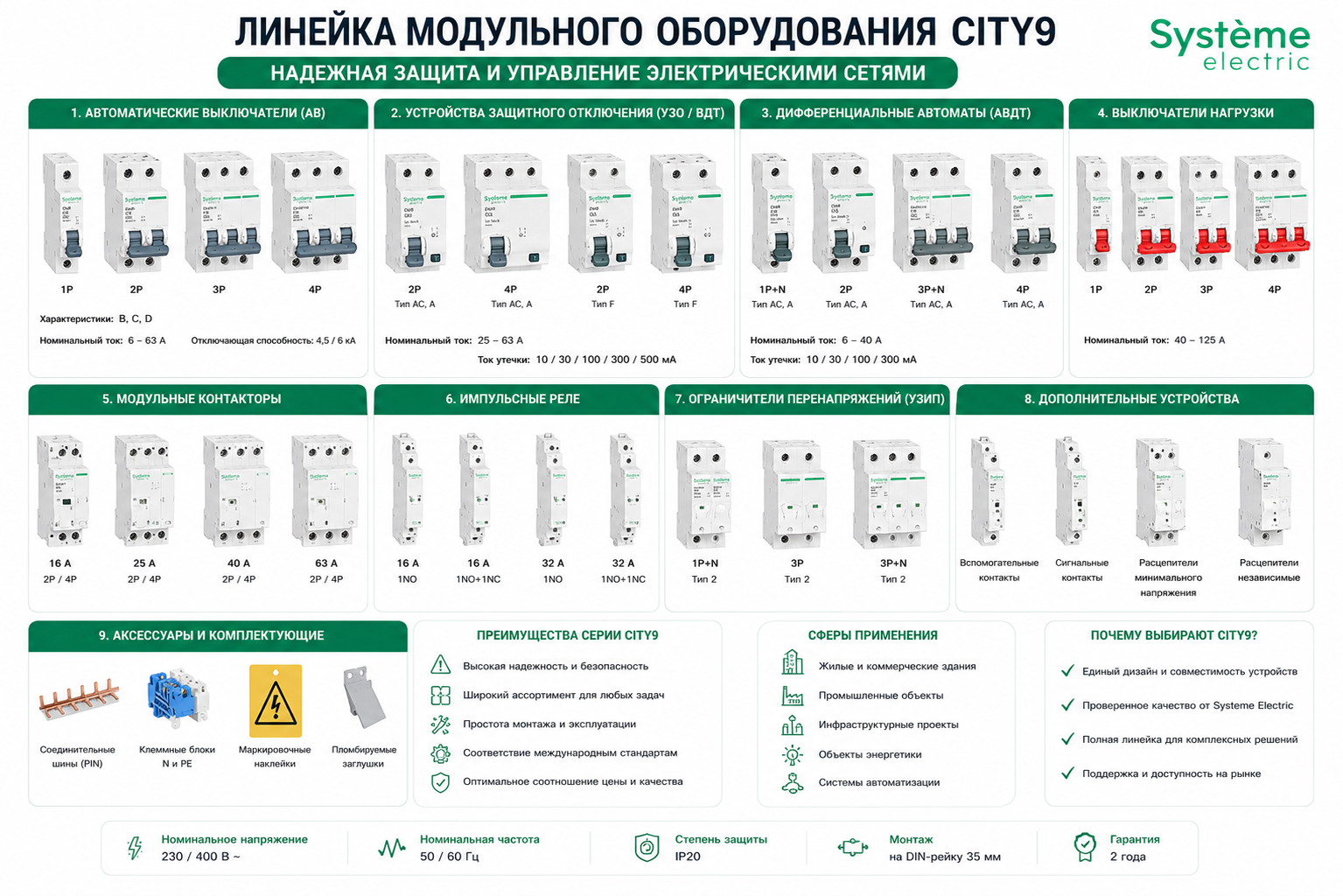

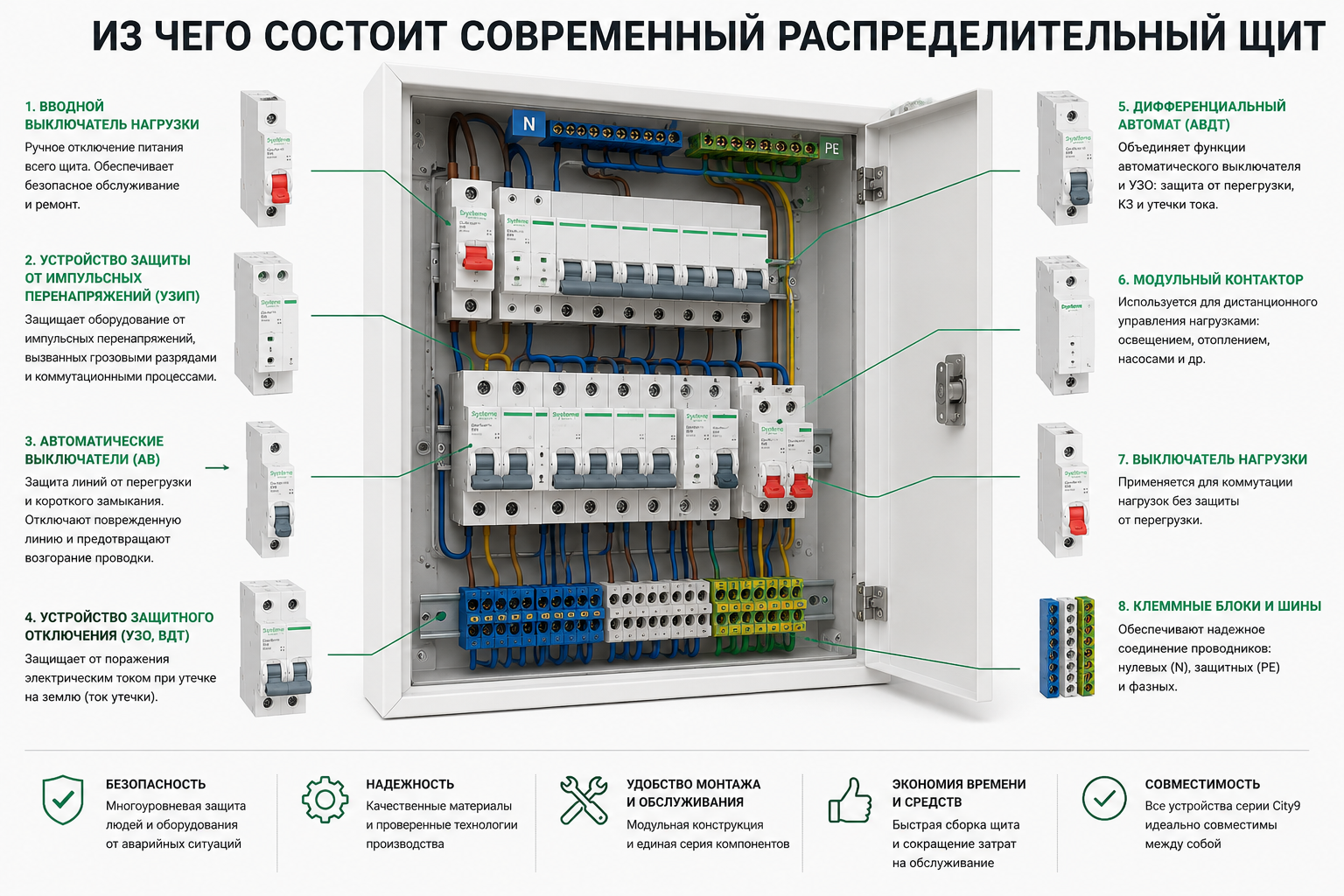

Несмотря на внешнюю простоту, современный распределительный щит представляет собой сложную систему, в которой каждое устройство выполняет строго определенную функцию. От правильного подбора этих компонентов зависит надежность работы всей электрической сети.
В типовом распределительном щите могут использоваться следующие виды модульного оборудования:
- вводной аппарат;
- автоматические выключатели;
- устройства защитного отключения (ВДТ);
- дифференциальные автоматы (АВДТ);
- выключатели нагрузки;
- модульные контакторы;
- устройства защиты от импульсных перенапряжений (при необходимости и в соответствующих проектах);
- клеммные блоки;
- соединительные шины;
- распределительный корпус.
Каждый из этих элементов решает собственную задачу. Вместе они образуют единую систему защиты, управления и распределения электроэнергии.
Как работает современная система защиты

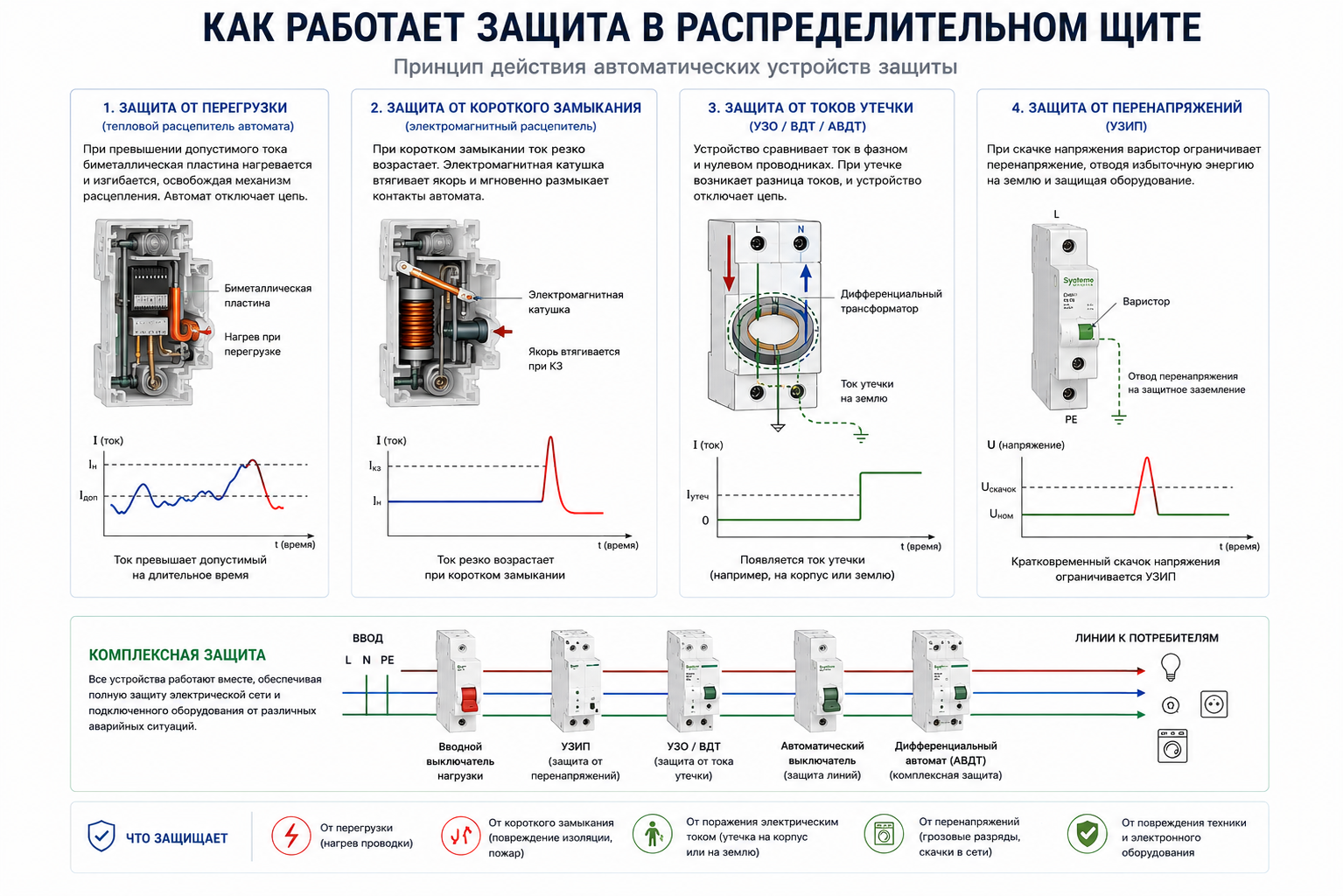

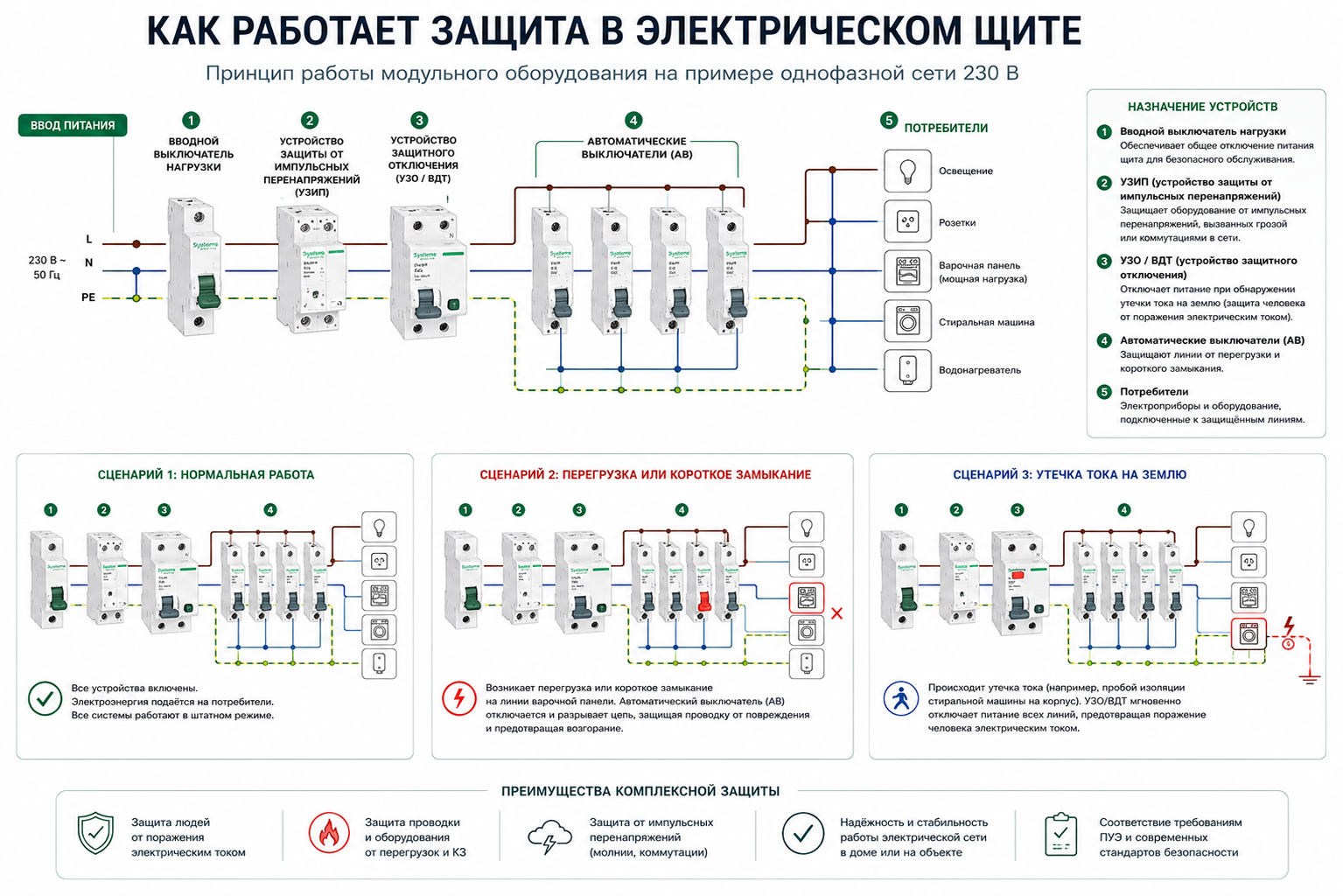

Для понимания принципов построения распределительного щита полезно представить путь электроэнергии от ввода в здание до конечного потребителя.
- Электропитание поступает на вводной аппарат.
- При необходимости используются устройства защиты от импульсных перенапряжений.
- Электроэнергия распределяется между отдельными линиями.
- Каждая линия защищается автоматическим выключателем или дифференциальным автоматом.
- Для линий, требующих дополнительной защиты человека от поражения электрическим током, применяются устройства защитного отключения.
- После этого питание поступает к конечным потребителям: освещению, розеткам, бытовой технике, инженерным системам и другому оборудованию.
Такое разделение функций позволяет локализовать возможные неисправности и отключать только поврежденную линию, не обесточивая весь объект.
Почему специалисты рекомендуют использовать оборудование одной серии
При сборке распределительного щита нередко возникает желание использовать аппараты разных производителей. На первый взгляд это кажется удобным решением, однако на практике такой подход может усложнить монтаж и дальнейшее обслуживание.
Оборудование одной серии разрабатывается как единая система. Производитель учитывает совместимость устройств, конструкцию аксессуаров, способы подключения, расположение клемм и особенности установки в распределительных щитах.
Именно по этой причине профессиональные проектировщики и электромонтажные организации часто отдают предпочтение комплексным линейкам модульного оборудования, в которых все основные компоненты разработаны в рамках одной платформы.
Одним из таких решений является серия Systeme Electric City9, обзор которой мы подробно рассмотрим в следующем разделе.
Какие устройства входят в современный распределительный щит
Чтобы электрическая сеть работала безопасно и надежно, одного автоматического выключателя недостаточно. Современный распределительный щит представляет собой комплекс взаимосвязанных устройств, каждое из которых отвечает за определенный участок защиты или управления.
Именно такой подход используется при проектировании современных жилых домов, квартир, коммерческих объектов и административных зданий. Рассмотрим подробнее назначение каждого типа оборудования.
Автоматические выключатели — первая линия защиты электрической сети

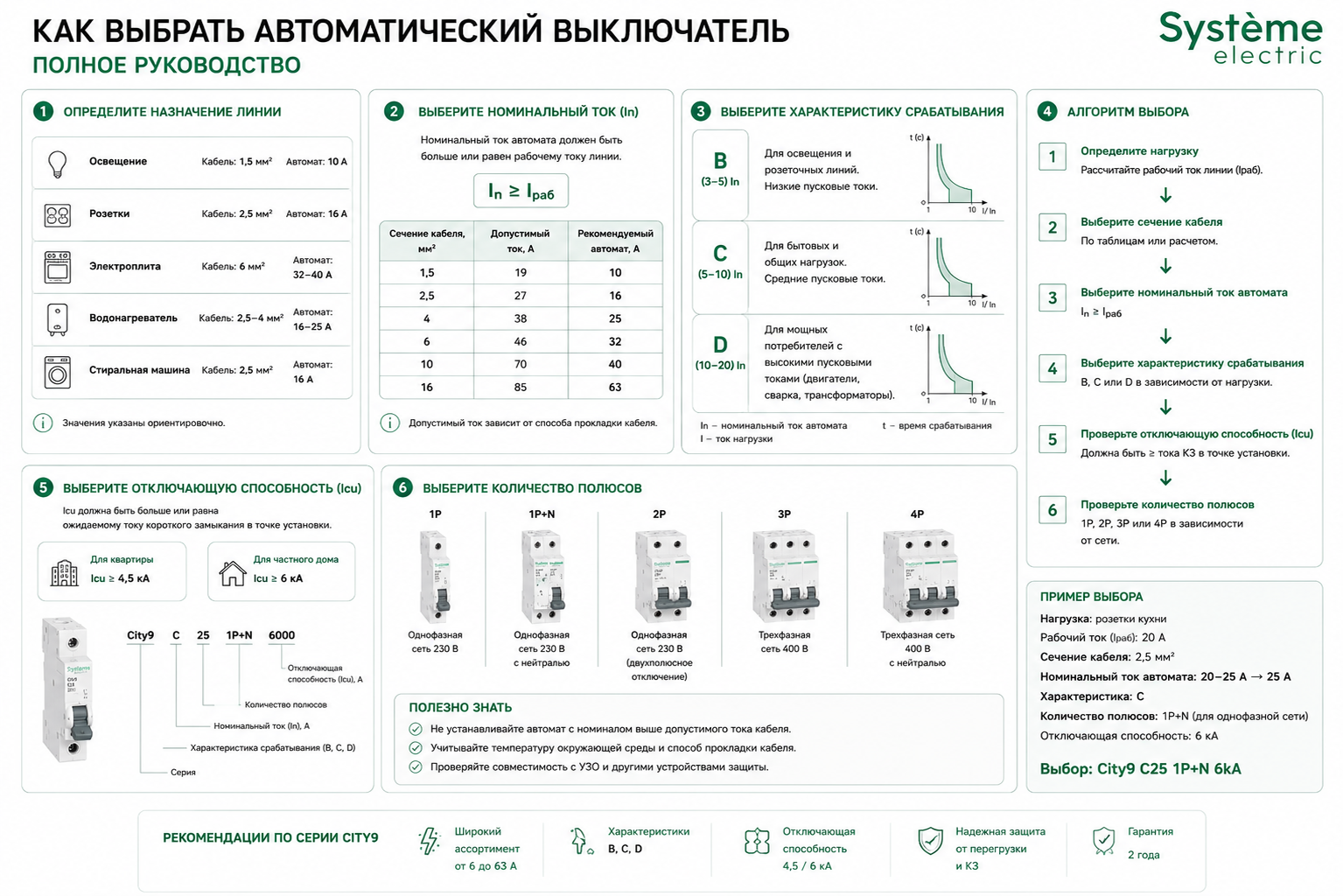

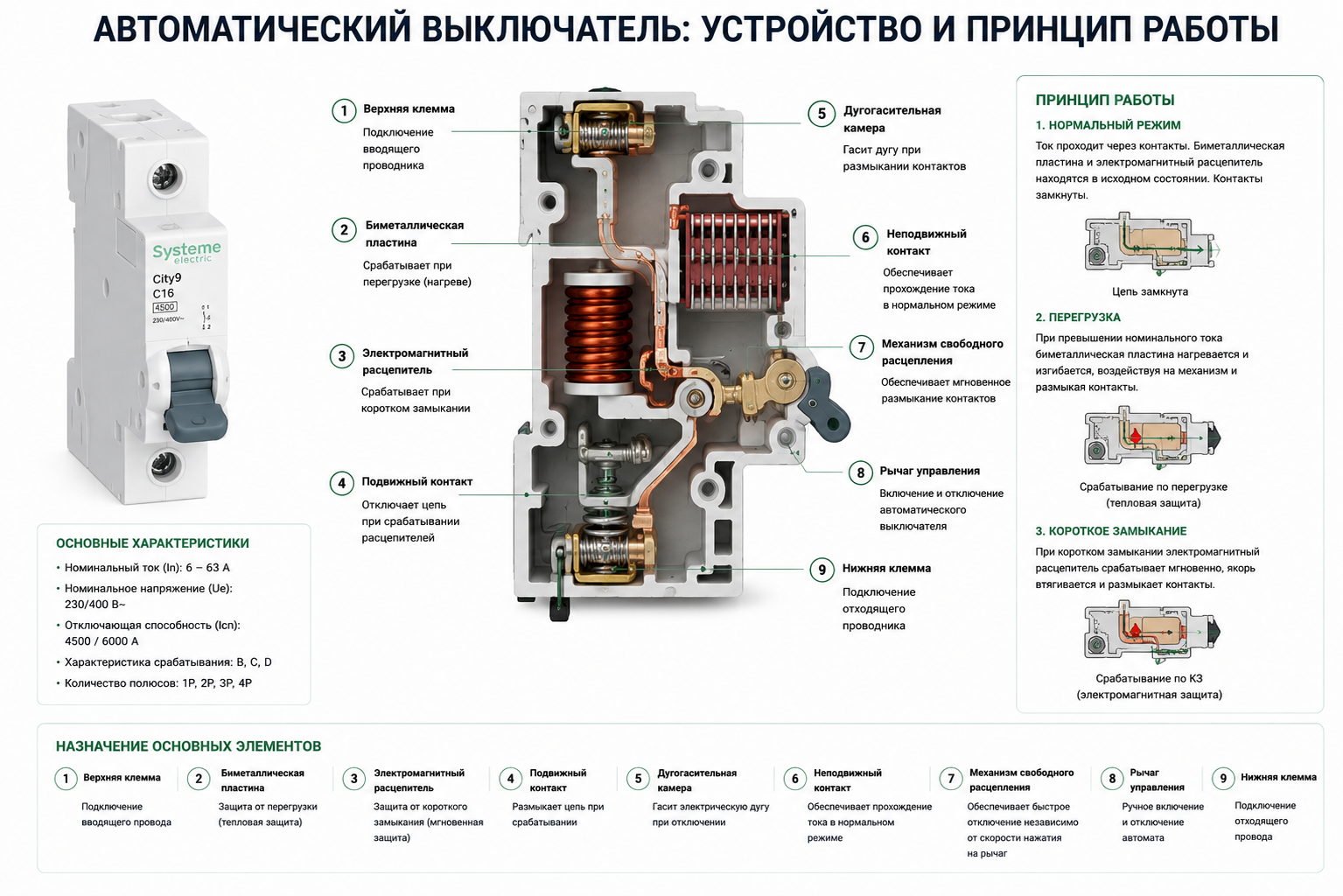

Автоматический выключатель — наиболее известный элемент любого распределительного щита. Его основная задача заключается в автоматическом отключении поврежденной линии при возникновении перегрузки или короткого замыкания.
При превышении допустимого тока проводники начинают нагреваться. Если вовремя не отключить питание, возможен перегрев кабеля, повреждение изоляции и возникновение аварийной ситуации. Именно поэтому автоматический выключатель является обязательным элементом современной системы электроснабжения.
Какие задачи решает автоматический выключатель
- защищает кабель от перегрузки;
- отключает линию при коротком замыкании;
- позволяет вручную включать и отключать отдельные линии;
- локализует аварийный участок сети.
Важно понимать, что автоматический выключатель защищает прежде всего кабельную линию, а не бытовую технику. Именно поэтому его номинал всегда выбирается исходя из характеристик проводки и проектной нагрузки.
Почему недостаточно установить только автоматы
Несмотря на свою важную роль, автоматический выключатель не способен обнаружить ток утечки через поврежденную изоляцию или тело человека. Для решения этой задачи используются устройства защитного отключения.
Устройства защитного отключения (ВДТ) — дополнительный уровень безопасности
ВДТ (устройство защитного отключения, ранее широко известное как УЗО) предназначено для контроля дифференциального тока. Если часть электрического тока начинает уходить по пути, отличному от рабочего проводника, устройство автоматически отключает питание.
Подобная ситуация может возникнуть при повреждении изоляции, прикосновении человека к токоведущим частям оборудования или появлении опасных токов утечки.
Что защищает ВДТ
- человека от поражения электрическим током;
- электроустановку при появлении токов утечки;
- имущество от некоторых видов аварий, связанных с повреждением изоляции.
Следует учитывать, что ВДТ не заменяет автоматический выключатель. Эти устройства выполняют разные функции и обычно используются совместно.
В серии City9 представлены электромеханические ВДТ различных исполнений, включая устройства типов AC и A, а также селективные исполнения, предназначенные для решения различных проектных задач согласно официальному каталогу производителя.

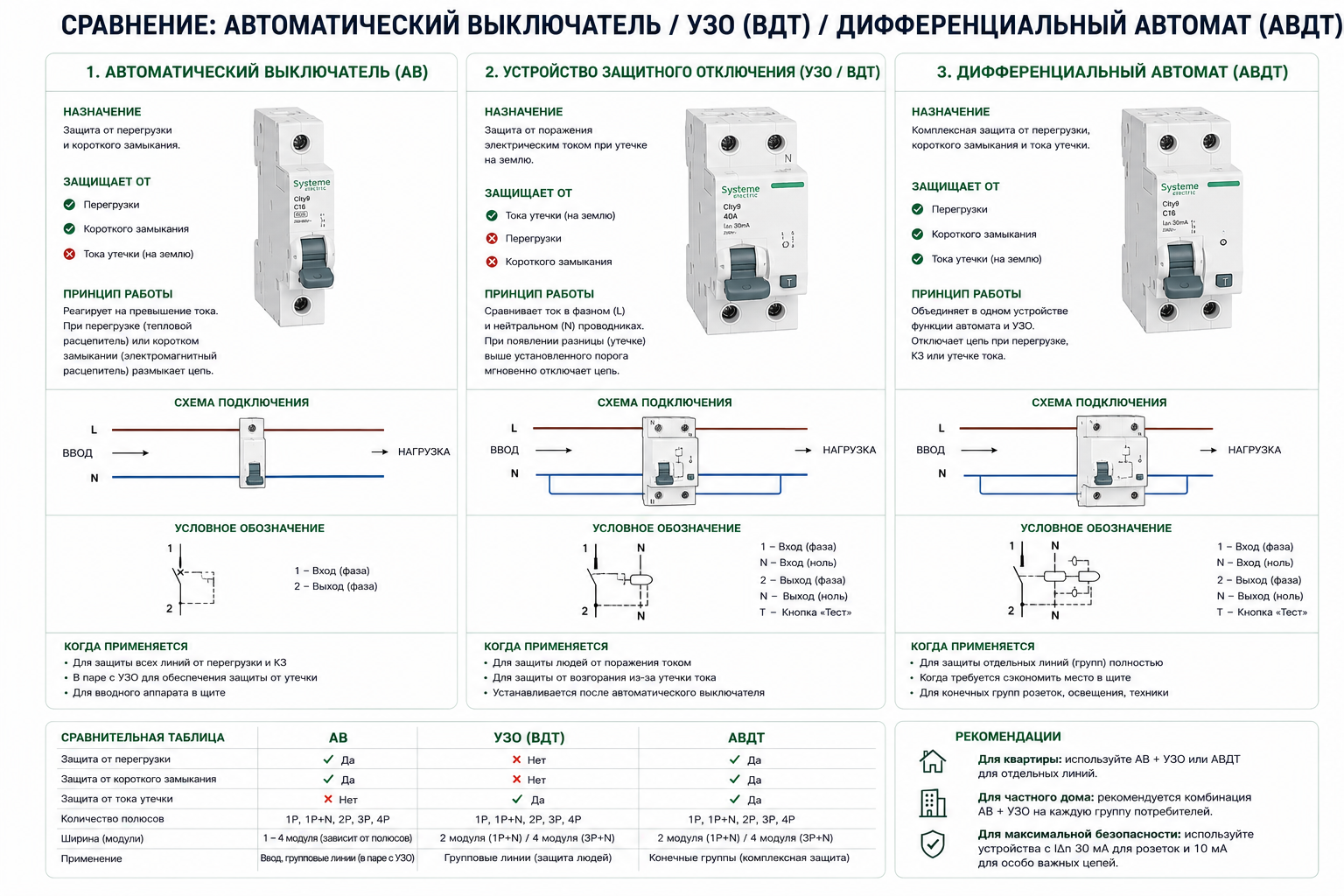

Дифференциальные автоматы — два устройства в одном корпусе
В некоторых случаях рациональнее использовать не отдельный автоматический выключатель совместно с ВДТ, а единый аппарат, объединяющий обе функции.
Такое устройство называется дифференциальным автоматом (АВДТ).
Он одновременно обеспечивает:
- защиту от перегрузки;
- защиту от короткого замыкания;
- контроль токов утечки.
Использование АВДТ позволяет уменьшить количество модулей в распределительном щите и сократить число электрических соединений.
Дифференциальные автоматы особенно часто применяются для защиты отдельных линий кухни, ванной комнаты, наружных розеток, водонагревателей, стиральных машин и других потребителей, где требуется повышенный уровень безопасности.
Выключатели нагрузки — безопасное ручное отключение питания
Выключатель нагрузки внешне напоминает автоматический выключатель, однако выполняет другую задачу.
Он предназначен для ручной коммутации электрической цепи и не обеспечивает защиту от перегрузки или короткого замыкания.
Подобные аппараты широко используются в качестве вводных устройств распределительных щитов, позволяя быстро отключить питание всего объекта во время обслуживания или проведения ремонтных работ.
В серии City9 производитель предлагает выключатели нагрузки различных исполнений. Согласно техническому описанию, конструкция предусматривает двойной разрыв цепи и хорошо заметный красный рычаг управления.
Модульные контакторы — автоматизация инженерных систем
Если автоматические выключатели защищают электрические линии, а ВДТ контролируют токи утечки, то контакторы используются для дистанционного управления нагрузкой.
Они позволяют автоматически включать и отключать оборудование по сигналу системы управления, таймера или контроллера автоматизации.
Контакторы широко применяются для управления:
- наружным освещением;
- освещением офисов;
- системами вентиляции;
- электрическим отоплением;
- насосами;
- другими инженерными системами зданий.
Использование модульных контакторов позволяет реализовать автоматизацию без применения громоздких промышленных шкафов управления.
Распределительный щит — основа всей системы
Даже самое качественное модульное оборудование требует правильного размещения. Для этого используются распределительные щиты.
Именно корпус обеспечивает механическую защиту аппаратов, их удобное расположение и возможность безопасного обслуживания.
В линейке Systeme Electric представлены пластиковые распределительные щиты City9 Box, предназначенные для установки модульного оборудования серии.
Производитель выпускает:
- навесные корпуса;
- встраиваемые корпуса;
- компактные исполнения Mini;
- мультимедийные шкафы City9 Box IT.
В зависимости от модели корпуса могут комплектоваться DIN-рейками, клеммными блоками и дверцами различных исполнений. Согласно официальному каталогу, корпуса изготовлены из самозатухающего пластика и имеют степень защиты IP40, а также ударопрочность IK07.
Почему важно использовать совместимые компоненты
Современный распределительный щит — это единая инженерная система. Ее надежность зависит не только от качества каждого отдельного устройства, но и от совместимости всех компонентов между собой.
При использовании оборудования одной серии монтажнику проще организовать внутреннее пространство щита, подобрать необходимые аксессуары, выполнить маркировку и обеспечить аккуратное подключение проводников.
Кроме того, единая линейка оборудования облегчает дальнейшее техническое обслуживание, модернизацию и замену отдельных аппаратов без изменения общей архитектуры распределительного щита.
Что входит в серию Systeme Electric City9
Теперь, когда мы рассмотрели назначение основных видов модульного оборудования, можно перейти непосредственно к серии Systeme Electric City9.
В отличие от отдельных устройств различных производителей, City9 представляет собой комплексную платформу, включающую основные элементы современного распределительного щита. Благодаря этому проектировщик, монтажная организация и конечный заказчик получают совместимое решение, разработанное в рамках одной линейки продукции.
Systeme Electric City9 — комплексная платформа модульного оборудования
После того как мы разобрали устройство современного распределительного щита и назначение каждого типа модульного оборудования, становится понятно, почему многие специалисты стремятся использовать оборудование одной серии.
При проектировании современных объектов важно учитывать не только характеристики отдельных аппаратов, но и совместимость всех компонентов системы. Именно по такому принципу построена серия Systeme Electric City9.
City9 — это семейство модульного оборудования, объединяющее аппараты защиты, коммутации, управления, распределительные щиты и монтажные аксессуары. Все компоненты разработаны для совместного использования и соответствуют единой концепции построения распределительных щитов.
Благодаря комплексному подходу проектировщик получает широкий выбор устройств для решения различных задач, монтажная организация — удобную систему сборки, а владелец объекта — единый распределительный щит, который проще обслуживать и модернизировать в дальнейшем.
Что входит в серию City9
В официальном каталоге Systeme Electric серия City9 включает несколько групп оборудования, позволяющих реализовать большинство задач по распределению электроэнергии и защите электрических сетей.
- автоматические выключатели;
- устройства защитного отключения (ВДТ);
- дифференциальные автоматы (АВДТ);
- выключатели нагрузки;
- модульные контакторы;
- распределительные щиты City9 Box;
- гребенчатые соединительные шины;
- клеммные блоки;
- монтажные аксессуары.
Использование оборудования одной серии позволяет сократить количество несовместимых компонентов внутри распределительного щита и обеспечить единый подход к монтажу.
Преимущества серии City9
При выборе модульного оборудования специалисты оценивают не только номинальные характеристики аппаратов, но и целый комплекс эксплуатационных параметров.
Серия City9 разработана с учетом требований современных объектов жилищного и коммерческого строительства и сочетает широкий ассортимент оборудования с удобством применения.
Единая система оборудования
Одним из главных преимуществ City9 является комплексный подход.
Все основные элементы распределительного щита доступны в рамках одной серии. Это значительно упрощает проектирование, закупку оборудования, монтаж и дальнейшее обслуживание.
Широкий ассортимент
Линейка позволяет подобрать оборудование практически для любого объекта — от небольшой квартиры до административного здания или коммерческого помещения.
В зависимости от проекта можно использовать различные комбинации автоматических выключателей, устройств защитного отключения, дифференциальных автоматов, выключателей нагрузки и других устройств.
Совместимость компонентов
Все аппараты серии рассчитаны на совместное применение.
Это облегчает установку оборудования в распределительном щите и позволяет использовать фирменные аксессуары производителя.
Удобство монтажа
Монтажники особенно ценят оборудование, которое позволяет быстро и аккуратно собрать распределительный щит.
Для серии City9 доступны гребенчатые соединительные шины, клеммные блоки и другие аксессуары, позволяющие уменьшить количество проводных перемычек и сделать внутреннее пространство щита более организованным.
Удобство эксплуатации
Использование оборудования одной серии облегчает дальнейшее техническое обслуживание объекта.
При необходимости модернизации распределительного щита проще подобрать совместимые устройства без изменения общей архитектуры системы.
Практические преимущества для различных категорий пользователей
Для владельцев квартир
Современная квартира уже давно перестала быть объектом с несколькими розетками и лампочками.
Сегодня электрическая сеть может включать кондиционеры, духовые шкафы, варочные панели, бойлеры, стиральные машины, посудомоечные машины, системы теплого пола и элементы умного дома.
Использование современного модульного оборудования позволяет организовать отдельную защиту каждой группы потребителей и повысить безопасность эксплуатации.
Для владельцев частных домов
В коттеджах количество инженерных систем обычно значительно больше.
- насосное оборудование;
- электрическое отопление;
- освещение участка;
- автоматические ворота;
- системы видеонаблюдения;
- системы контроля доступа;
- вентиляция;
- кондиционирование;
- зарядные станции для электромобилей.
Для подобных объектов особенно важно правильно распределить нагрузки между отдельными линиями и обеспечить их независимую защиту.
Для коммерческих объектов
Офисы, магазины, медицинские учреждения, рестораны и гостиницы предъявляют повышенные требования к надежности электроснабжения.
Использование комплексной серии модульного оборудования позволяет организовать систему распределения электроэнергии с учетом особенностей конкретного объекта и упростить дальнейшее обслуживание.
Для монтажных организаций
Для специалистов по электромонтажу важны не только характеристики аппаратов, но и удобство ежедневной работы.
Совместимость компонентов, единый внешний вид оборудования, наличие фирменных аксессуаров и возможность использования стандартных решений позволяют сократить время сборки распределительных щитов.
Для проектировщиков
При разработке проектов электроснабжения важно использовать оборудование, для которого доступна техническая документация и полный ассортимент необходимых компонентов.
Комплексный характер серии City9 позволяет формировать проекты с использованием оборудования одной платформы, что упрощает спецификацию и дальнейшую реализацию проекта.
Где применяется оборудование City9
Благодаря широкому ассортименту устройств серия City9 используется при создании распределительных щитов различного назначения.
- городские квартиры;
- частные дома;
- коттеджи;
- таунхаусы;
- офисные помещения;
- магазины;
- рестораны;
- медицинские учреждения;
- образовательные организации;
- гостиницы;
- небольшие производственные объекты;
- административные здания.
Конкретный состав оборудования определяется проектом электроснабжения и требованиями действующих нормативных документов.
Как выбрать модульное щитовое оборудование: практические рекомендации
Выбор модульного оборудования начинается не с покупки автоматического выключателя, а с анализа будущей электрической сети. Каждый объект имеет собственные особенности: различную установленную мощность, количество потребителей, требования к электробезопасности и возможность дальнейшего расширения системы.
При проектировании распределительного щита рекомендуется заранее определить количество линий, их назначение и предполагаемую нагрузку. Такой подход позволяет подобрать оборудование, которое будет соответствовать проекту и обеспечит безопасную эксплуатацию электрической сети в течение всего срока службы.
Для квартиры
Современная квартира редко ограничивается несколькими линиями освещения и розеток. Как правило, отдельные группы выделяются для кухни, санузла, кондиционеров, стиральной и посудомоечной машин, электрического духового шкафа, варочной панели и других мощных потребителей.
Разделение нагрузок позволяет локализовать возможные неисправности и повышает удобство эксплуатации. При отключении одной линии остальные потребители продолжают работать.
Для частного дома
В загородном доме количество инженерных систем значительно выше, чем в городской квартире. Помимо внутренних линий электроснабжения часто предусматриваются наружное освещение, насосное оборудование, системы полива, автоматические ворота, вентиляция, электрическое отопление, резервное питание и элементы системы «умный дом».
Поэтому при проектировании важно предусмотреть запас по количеству модулей в распределительном щите, чтобы в дальнейшем можно было установить дополнительное оборудование без полной замены корпуса.
Для коммерческих объектов
В офисах, магазинах, ресторанах и других коммерческих помещениях особое внимание уделяется надежности электроснабжения и удобству технического обслуживания. Отдельные линии обычно выделяются для освещения, рабочих мест, серверного оборудования, систем кондиционирования, холодильной техники и инженерных систем здания.
Грамотно организованный распределительный щит облегчает поиск неисправностей и позволяет проводить обслуживание без полного отключения объекта.
Типичные ошибки при выборе модульного оборудования
Даже качественное оборудование не сможет обеспечить надежную работу сети, если оно подобрано неправильно. Ниже приведены наиболее распространенные ошибки, которые встречаются при проектировании и сборке распределительных щитов.
Использование оборудования разных серий без необходимости
Комбинирование аппаратов различных производителей возможно, однако может усложнить монтаж, подбор аксессуаров и дальнейшее обслуживание. При использовании единой серии оборудование имеет совместимую конструкцию и единый подход к установке.
Недостаточный запас по количеству модулей
При выборе распределительного щита желательно учитывать возможное расширение системы в будущем. Дополнительные линии, оборудование автоматизации или средства защиты могут потребовать свободного места внутри корпуса.
Неправильное распределение нагрузок
Объединение большого количества потребителей в одну линию снижает удобство эксплуатации и усложняет поиск неисправностей. Практика показывает, что распределение нагрузки по отдельным группам делает систему более надежной и удобной в обслуживании.
Экономия на устройствах защиты
Современный распределительный щит — это комплексная система. Использование только автоматических выключателей без применения устройств защитного отключения или других необходимых аппаратов может не соответствовать требованиям проекта и действующих нормативных документов.
Часто задаваемые вопросы
Что такое модульное щитовое оборудование?
Это оборудование, предназначенное для установки на стандартную DIN-рейку внутри распределительных щитов. К нему относятся автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, выключатели нагрузки, контакторы и другие аппараты.
Чем автоматический выключатель отличается от устройства защитного отключения?
Автоматический выключатель защищает электрическую цепь от перегрузки и короткого замыкания. Устройство защитного отключения реагирует на появление тока утечки. Эти аппараты выполняют разные функции и дополняют друг друга.
Когда лучше использовать дифференциальный автомат?
Дифференциальный автомат объединяет функции автоматического выключателя и устройства защитного отключения. Он может использоваться в случаях, когда требуется комплексная защита линии одним устройством и необходимо сократить количество модулей в распределительном щите.
Можно ли собрать весь распределительный щит на оборудовании City9?
Да. Серия City9 включает основные виды модульного оборудования и распределительных щитов, необходимые для построения современной системы электроснабжения. Конкретный состав оборудования определяется проектом объекта.
Подходит ли City9 для модернизации существующего распределительного щита?
Благодаря модульному исполнению оборудование может использоваться как при строительстве новых объектов, так и при модернизации существующих распределительных щитов при условии соблюдения требований проекта и действующих нормативных документов.
Почему стоит обратить внимание на серию Systeme Electric City9
Выбирая модульное оборудование, важно оценивать не только отдельные характеристики аппаратов, но и всю систему в целом. Именно комплексный подход позволяет создать распределительный щит, который будет удобен в монтаже, эксплуатации и дальнейшем обслуживании.
Серия City9 объединяет основные виды модульного оборудования в рамках одной платформы. Это упрощает подбор компонентов, обеспечивает совместимость устройств и позволяет реализовывать проекты различной сложности — от квартирных распределительных щитов до решений для коммерческих объектов.
- Широкий ассортимент модульного оборудования.
- Совместимость компонентов внутри серии.
- Распределительные щиты различных исполнений.
- Монтажные аксессуары для профессиональной сборки.
- Современные решения для жилых и коммерческих объектов.
- Поддержка проектирования комплексных систем электроснабжения.
Заключение
Модульное щитовое оборудование является основой безопасной и надежной системы электроснабжения. От правильного выбора автоматических выключателей, устройств защитного отключения, дифференциальных автоматов, выключателей нагрузки, контакторов и распределительного корпуса зависит не только стабильная работа оборудования, но и безопасность эксплуатации объекта.
Серия Systeme Electric City9 предлагает комплексный подход к построению распределительных щитов. Благодаря широкому ассортименту совместимых устройств она подходит для квартир, частных домов, административных зданий и коммерческих объектов, где требуется современная система распределения электроэнергии.
При выборе оборудования всегда рекомендуется руководствоваться проектной документацией, характеристиками электрической сети и официальной технической информацией производителя. Такой подход позволит создать надежную систему, рассчитанную на длительную эксплуатацию.
Закажите оборудование Systeme Electric City9 в нашем интернет-магазине
Если вы подбираете модульное оборудование для нового проекта или модернизации существующей электроустановки, специалисты нашего интернет-магазина помогут выбрать оптимальное решение из линейки Systeme Electric City9.
Мы предлагаем оригинальную продукцию с официальной поставкой, профессиональные консультации, помощь в подборе совместимого оборудования, удобные способы оплаты и оперативную доставку по всей России.
Свяжитесь с нами, чтобы получить консультацию, подобрать необходимую комплектацию распределительного щита и оформить заказ на оборудование Systeme Electric City9.
