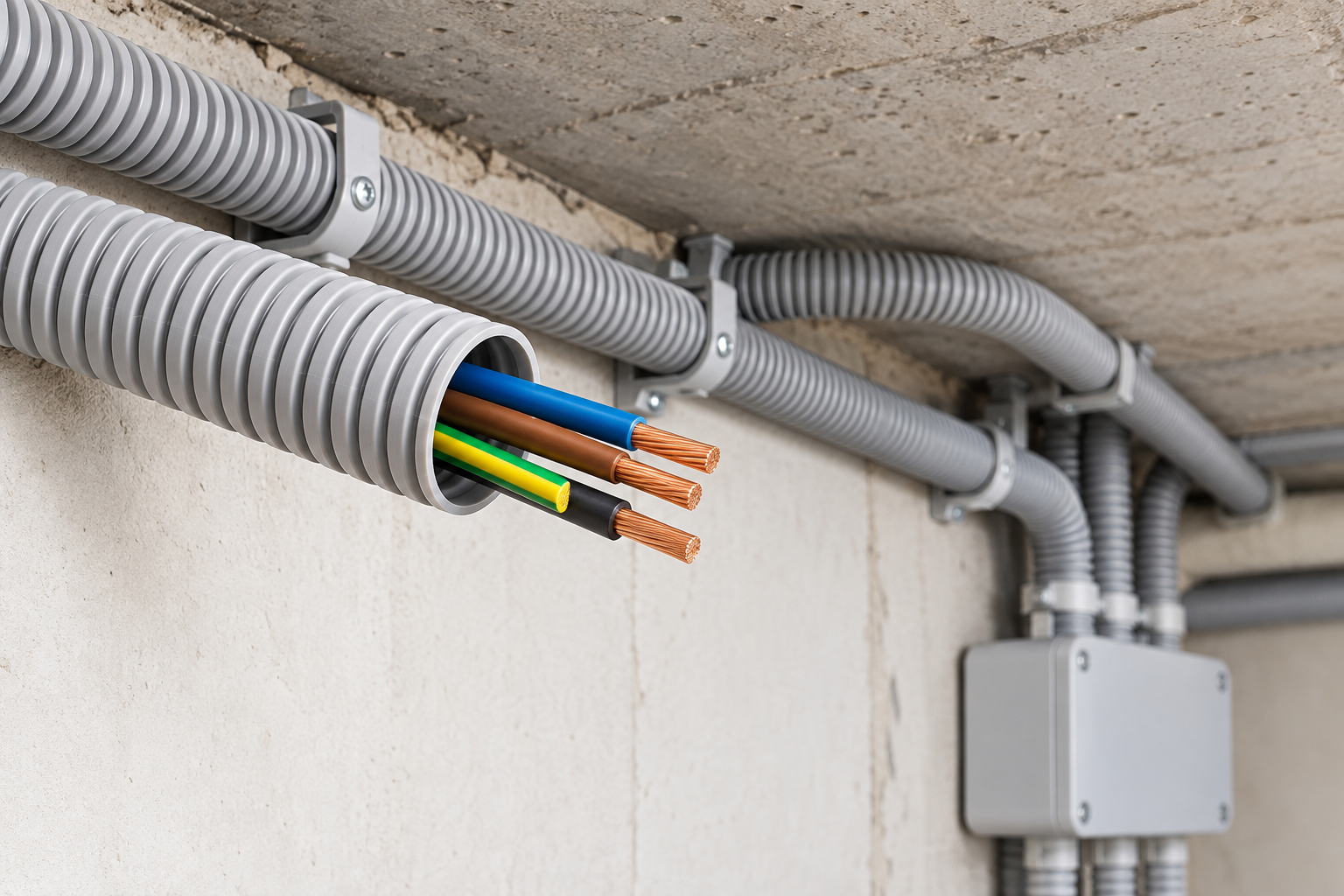

Гофрированная труба — один из самых распространённых способов дополнительной защиты электрических кабелей и проводов при монтаже электропроводки. Её применяют в квартирах и частных домах, офисах, коммерческих зданиях, производственных помещениях, инженерных системах и при наружной прокладке кабельных линий.
Главная задача гофры — защитить кабель от механических воздействий и влияния окружающей среды в пределах характеристик конкретной трубы, а также организовать и упростить прокладку кабельной трассы. Но гофрированные трубы различаются материалом, прочностью, температурным диапазоном и условиями применения. Поэтому принцип «взять любую гофру подходящего диаметра» — неправильный.
Разберёмся, зачем прокладывать кабель в гофре, чем отличаются ПВХ, ПНД, ПП и полиамидные трубы и какую гофру выбрать для конкретной задачи.
Зачем нужна гофрированная труба для кабеля?
Сам по себе электрический кабель уже имеет собственную изоляцию и оболочку. Поэтому гофра не заменяет кабельную изоляцию, автоматические выключатели, УЗО или другие средства электрической защиты. У неё другая задача — создать дополнительную внешнюю оболочку кабельной трассы.
Использование правильно подобранной гофрированной трубы помогает:
- защитить кабель от механических повреждений при монтаже и дальнейшей эксплуатации;
- организовать кабельную трассу и отделить проводку от окружающих конструкций;
- защитить проводку от пыли и влаги при использовании соответствующей трубы, соединителей и герметичных аксессуаров;
- упростить прокладку кабеля на сложных участках благодаря гибкости трубы;
- снизить воздействие внешней среды, если материал трубы рассчитан на соответствующие условия;
- обеспечить дополнительную механическую защиту кабеля внутри стен, перегородок и других конструкций.
Важно: гофра не делает любую электропроводку автоматически пожаробезопасной или пригодной для прокладки в любых условиях. Тип трубы, кабеля и способ монтажа необходимо выбирать с учётом материала строительных конструкций, условий эксплуатации и требований к конкретной электроустановке.

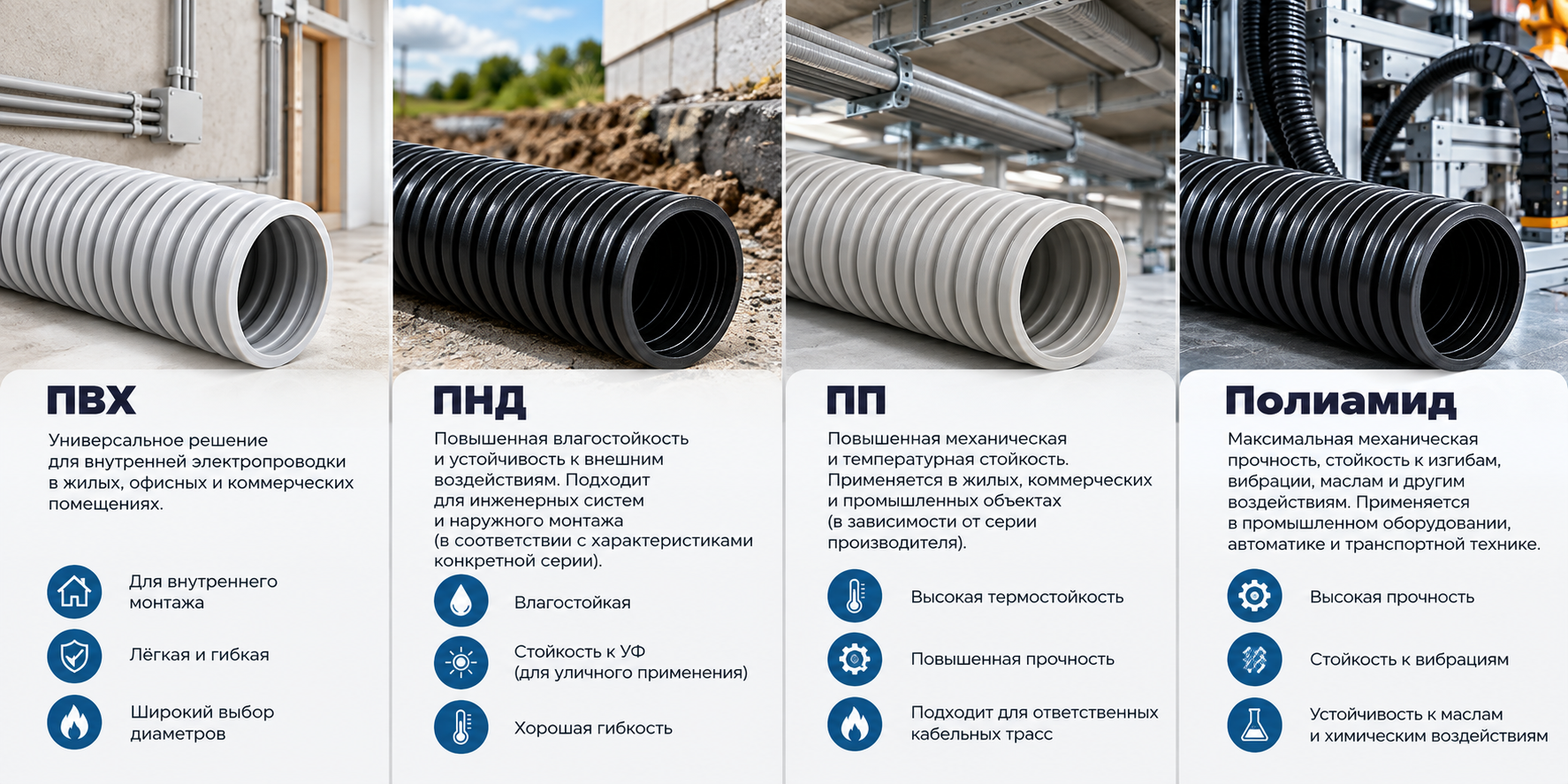

Какие бывают гофрированные трубы?
Одно из главных различий — материал изготовления. Именно он во многом определяет, где и при каких условиях можно использовать конкретную трубу.
Гофрированные трубы ПВХ
ПВХ-гофра широко применяется при монтаже электропроводки внутри жилых, офисных и коммерческих помещений. Она лёгкая, гибкая, удобная в монтаже и представлена большим выбором диаметров.
Чаще всего ПВХ-гофру используют для прокладки кабелей в стенах, перегородках, за подвесными конструкциями и на других внутренних участках — при условии, что характеристики конкретной трубы соответствуют способу монтажа.
При выборе необходимо обращать внимание не только на надпись «ПВХ», но и на заявленные производителем показатели: механическую прочность, температурный диапазон, стойкость к распространению горения и допустимые условия эксплуатации.
Гофрированные трубы ПНД
ПНД — полиэтилен низкого давления. Такие трубы отличаются хорошей гибкостью, влагостойкостью и стойкостью к ряду внешних воздействий. В зависимости от исполнения ПНД-гофра может применяться в инженерных системах и на участках, где условия эксплуатации отличаются от обычной внутренней проводки.
При наружном монтаже особенно важно проверить стойкость конкретной трубы к ультрафиолетовому излучению и температурным воздействиям. Не следует считать любую ПНД-гофру автоматически пригодной для постоянной эксплуатации на открытом воздухе — это должно быть указано производителем.
Гофрированные трубы ПП
Полипропиленовые (ПП) гофрированные трубы применяются для защиты кабелей в жилых, коммерческих и промышленных объектах. В зависимости от серии они могут обладать повышенной механической и температурной стойкостью.
ПП-гофра особенно интересна там, где стандартной ПВХ-трубы недостаточно по эксплуатационным характеристикам. Но, как и в остальных случаях, область применения следует определять по характеристикам конкретной серии производителя.
Полиамидные гофрированные трубы
Полиамидная гофра применяется преимущественно там, где к кабельной защите предъявляются повышенные требования: в промышленном оборудовании, станках, шкафах автоматики, подвижных механизмах, транспортной технике и других инженерных системах.
Такие трубы могут обладать высокой механической прочностью, стойкостью к изгибам, вибрации, маслам и другим воздействиям — конкретные свойства зависят от материала и серии изделия.
Лёгкая или тяжёлая гофра — в чём разница?
Помимо материала, гофрированные трубы различаются по механической прочности и сопротивлению сжатию. В продаже встречаются лёгкие, тяжёлые и другие исполнения.
Лёгкие трубы обычно выбирают для участков, где отсутствуют значительные механические нагрузки. Если же трасса может подвергаться давлению или другим воздействиям, требуется более прочное исполнение.
При выборе лучше ориентироваться не только на слова «лёгкая» или «тяжёлая», а на указанное производителем сопротивление сжатию и другие механические характеристики.
Гофра с зондом или без?

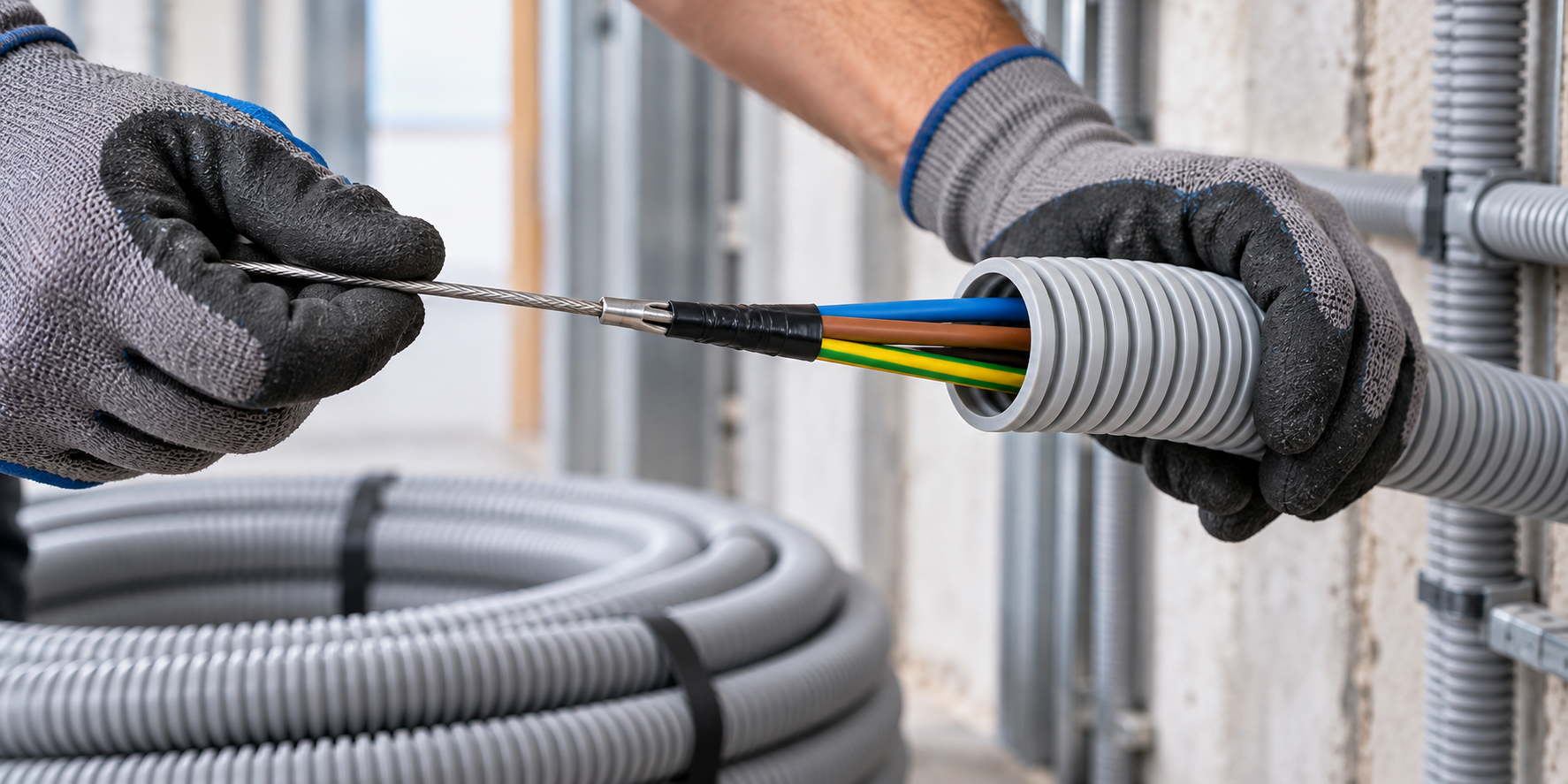

Для длинных трасс удобнее использовать гофрированную трубу с зондом (протяжкой). Внутри такой трубы находится проволока или специальный элемент, позволяющий протянуть кабель через уже проложенную гофру.
Принцип простой: кабель надёжно соединяют с концом протяжки и аккуратно протягивают через трубу. Это особенно удобно на длинных участках и при монтаже трубы до укладки кабеля.

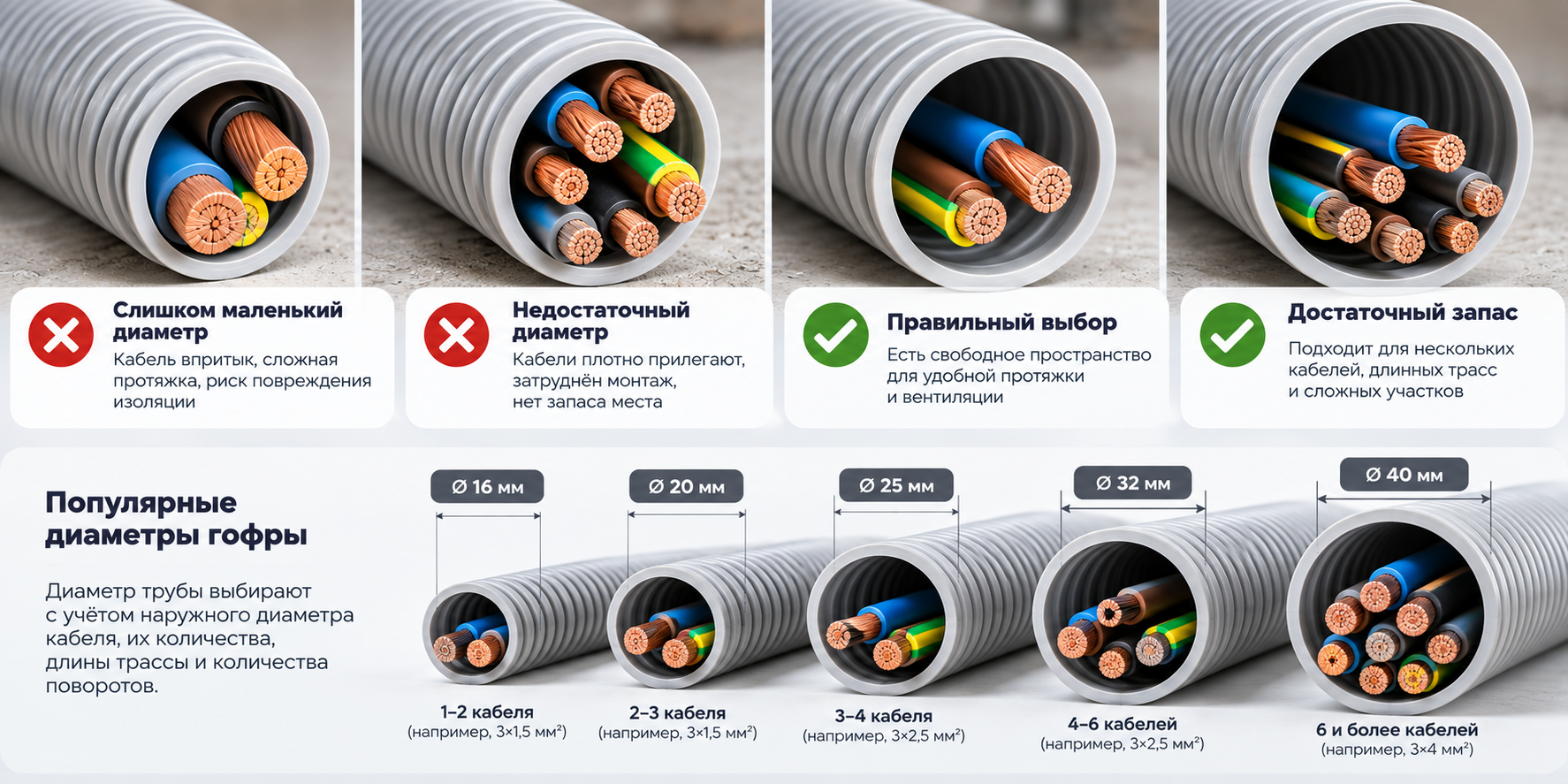

Как выбрать диаметр гофры для кабеля?
Это одна из самых распространённых ошибок при монтаже: кабель пытаются проложить в трубе минимально возможного диаметра.
Внутри гофры должно оставаться достаточно пространства для нормальной протяжки кабеля. Особенно это важно, если внутри проходит несколько кабелей или трасса имеет повороты.
При выборе учитывают:
- наружный диаметр кабеля;
- количество прокладываемых кабелей;
- внутренний, а не только наружный диаметр трубы;
- длину трассы;
- количество и радиус поворотов;
- требования производителя трубы и кабеля;
- условия монтажа и требования действующих норм.
Практический совет: не выбирайте гофру «впритык». Даже если кабель физически входит в трубу, протянуть его через несколько метров трассы с поворотами может оказаться значительно сложнее.
Какую гофру выбрать?
| Тип трубы | Характерные области применения | На что обратить внимание |
|---|---|---|
| ПВХ | Внутренняя электропроводка, стены, перегородки, технические помещения | Огнестойкие свойства, механическая прочность, температура эксплуатации |
| ПНД | Инженерные системы и трассы с повышенными требованиями к влагостойкости и внешним воздействиям | УФ-стойкость, температура, механическая прочность и разрешённый способ монтажа |
| ПП | Жилые, коммерческие и промышленные кабельные трассы | Температурный диапазон, прочность, пожарные характеристики |
| Полиамид | Промышленность, оборудование, автоматика, подвижные и вибронагруженные участки | Стойкость к изгибам, вибрации, химическим и температурным воздействиям |
Когда гофра действительно необходима?
Не существует универсального правила «любой кабель всегда должен быть в гофре». Необходимость дополнительной защиты определяется условиями прокладки, типом кабеля, материалом основания, возможными механическими воздействиями и требованиями нормативной документации.
При этом гофрированная труба часто становится простым и практичным способом сделать кабельную трассу более организованной и дополнительно защитить её от внешних воздействий.
Главное — выбирать не просто диаметр, а систему защиты, соответствующую реальным условиям эксплуатации.
